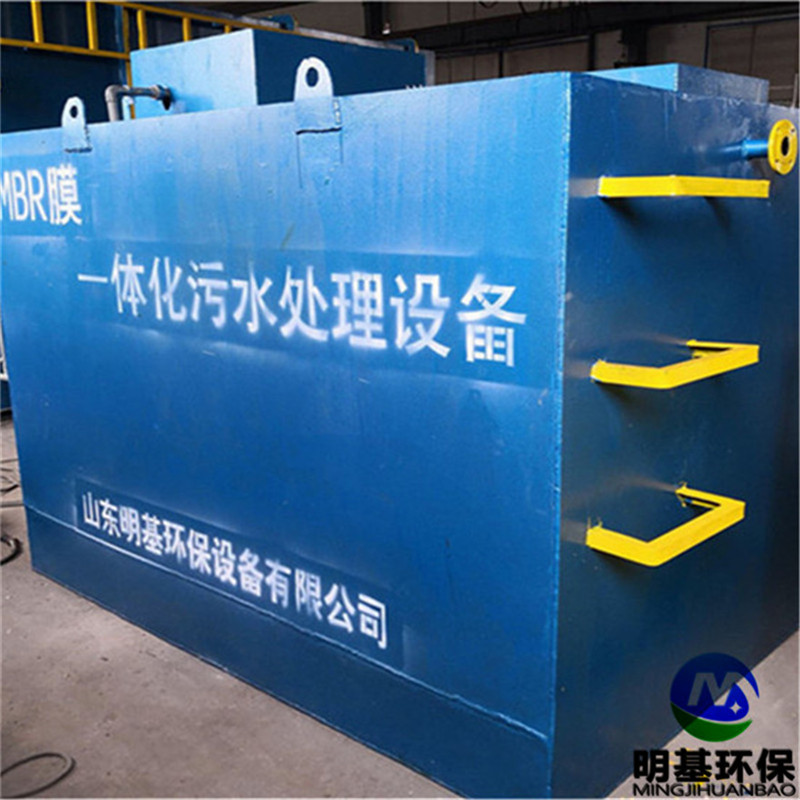

mbr一體化汙水處理設備特征

1.mbr汙水處理一體化設備，其特征在於，包括：外殼(1)和提升泵(2)；http://www.acfic-members.com.cn/

所述外殼(1)的頂部設有配水部件(3)，底部具有多個排泥部(15)，所述外殼(1)內設有用於將外殼(1)內分成上部區域和下部區域的隔板(14)；
所述上部區域內從上到下依次設有第二過濾部(12)、第三過濾部(13)和斜管沉澱部(16)，所述下部區域內設有過濾部(11)，所述過濾部(11)設有進水口(111)和出水口(112)，所述斜管沉澱部(16)設有第二出水口(161)和沉澱區排泥口(45)；
所述提升泵(2)包括進口端(21)和出口端(22)，所述進口端(21)與所述出水口(112)連通，所述出口端(22)與所述配水部件(3)連通；
其中，水經所述進水口(111)進入所述過濾部(11)處理，由所述出水口(112)經所述提升泵(2)進入所述配水部件(3)布水，所述配水部件(3)布水之後水依次經所述第二過濾部(12)、所述第三過濾部(13)和所述斜管沉澱部(16)處理，之後水從所述第二出水口(161)排出，沉澱物分別從所述排泥部(15)和所述沉澱區排泥口(45)排出

2.根據權利要求1所述的mbr汙水處理一體化設備，其特征在於，所述進水口(111)和出水口(112)設置於所述過濾部(11)寬度方向的兩側；

沿從所述進水口(111)到所述出水口(112)的方向，所述過濾部(11)內依次設有擋板(114)和第二擋板(115)，所述擋板(114)和所述第二擋板(115)間隔設置；

其中，所述擋板(114)與所述外殼(1)的底壁之間設有間隙(117)，所述第二擋板(115)與所述外殼(1)的底壁抵接。

3.根據權利要求1所述的mbr汙水處理一體化設備，其特征在於，所述過濾部(11)包括一級濾池填料(113)，所述一級濾池填料(113)底部設有曝氣部件(116)。

4.根據權利要求1所述的mbr汙水處理一體化設備，其特征在於，所述配水部件(3)包括分配槽(31)和至少一個分水槽(32)，所述分配槽(31)設置於所述分水槽(32)的上方；

其中，所述分配槽(31)設有對應所述分水槽(32)數量的溢流口(311)，所述溢流口(311)用於將所述分配槽(31)內的水流至所述分水槽(32)，所述分水槽(32)設有多個第二溢流口(321)，所述第二溢流口(321)用於將所述分配槽(31)內的水流至所述第二過濾部(12)。

5.根據權利要求1所述的mbr汙水處理一體化設備，其特征在於，所述第二過濾部(12)設有支撐架(122)，所述支撐架(122)上方設有二級濾池填料(121)；

述第三過濾部(13)設有第二支撐架(132)，所述第二支撐架(132)上方設有三級濾池填料(131)。

6.根據權利要求1所述的mbr汙水處理一體化設備，其特征在於，所述斜管沉澱部(16)與所述外殼(1)的側壁之間設有內流道(162)，所述內流道(162)與所述斜管沉澱部(16)的底部連通；

所述斜管沉澱部(16)的頂部設有集水板(163)，所述集水板(163)用於將經過所述第三過濾部(13)處理後的水收集並導入內流道(162)。

7.根據權利要求6所述的mbr汙水處理一體化設備，其特征在於，所述斜管沉澱部(16)設有多個緊密排列的斜管(164)；

所述第二出水口(161)設置於所述斜管(164)的上方。

8.根據權利要求6所述的mbr汙水處理一體化設備，其特征在於，所述集水板(163)上方設有第二曝氣部件(17)。

9.根據權利要求1所述的mbr汙水處理一體化設備，其特征在於，所述外殼(1)內設有貫穿所述第二過濾部(12)和所述第三過濾部(13)的拔風管(18)。

10.根據權利要求1所述的mbr汙水處理一體化設備，其特征在於，所述排泥部(15)包括斜板(151)，所述排泥部(15)的底部具有排泥口(152)，所述斜板(151)自所述排泥部(15)的側壁向所述排泥口(152)斜向傾斜。
